Обзор

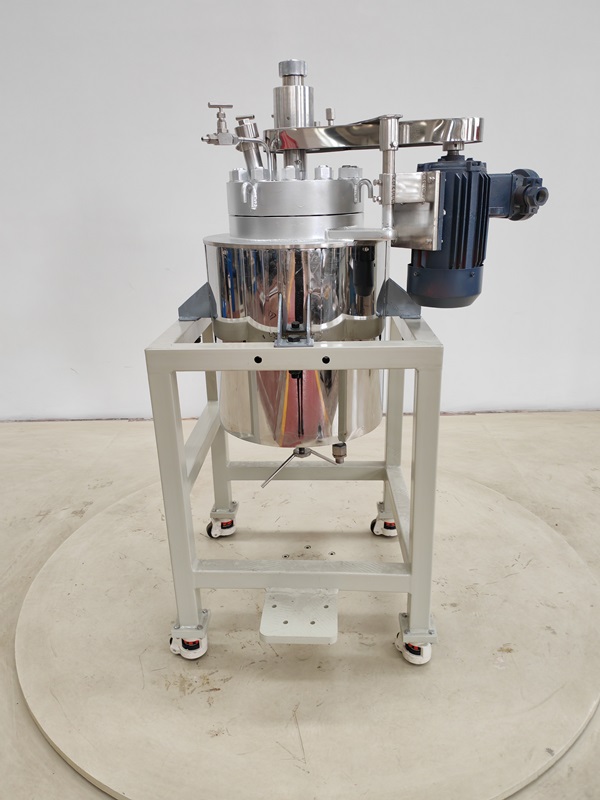

Лабораторные реакторы высокого давления с рубашкой WHGCM представляют собой вертикальные перемешиваемые сосуды под давлением, предназначенные для безопасного проведения реакций при температурах значительно выше точки кипения распространённых растворителей. Каждый реактор состоит из стального автоклава с нагревательно-охлаждающей рубашкой или электрическим нагревателем, съёмной крышки на хомуте, нижнего сливного клапана и верхнего мешалочного узла.

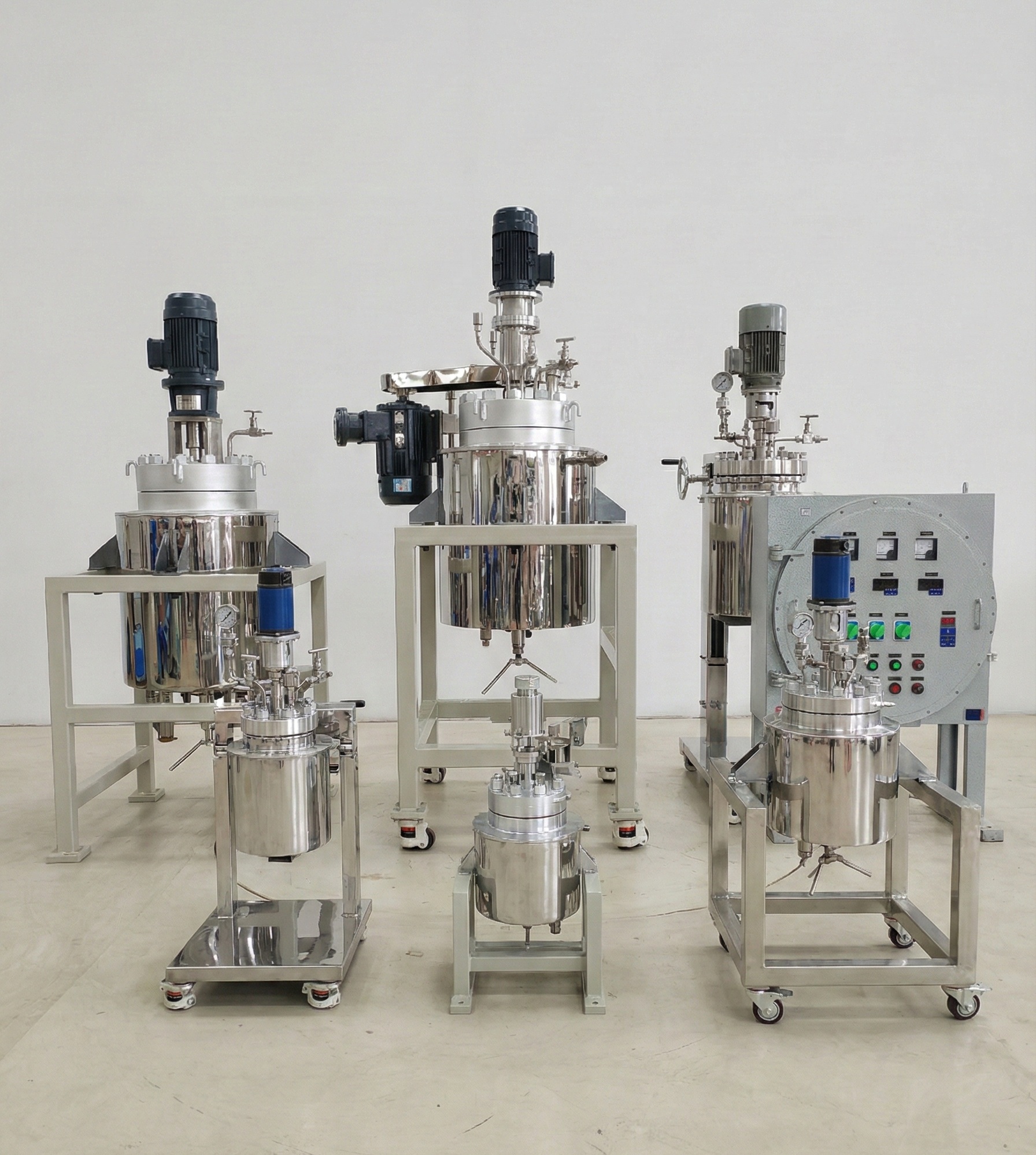

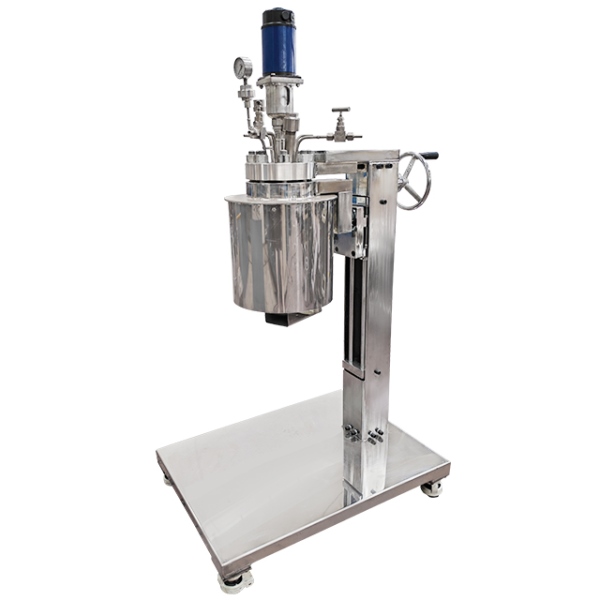

В зависимости от объёма и конфигурации установки могут поставляться в виде настольных реакторов (0,1–1 л) или напольных систем на мобильных рамах (5–50 л) с отдельным электрическим шкафом управления.
Ключевые особенности
- Диапазон объёмов: номинальные объёмы сосудов от 0,1 до 50 л, охватывающие скрининговые эксперименты, оптимизацию процессов и пилотные исследования.
- Возможности по давлению: типовые стандартные исполнения — от полного вакуума до примерно 25–30 МПа рабочего давления, при расчётных давлениях порядка 30–35 МПа в зависимости от модели и применяемого норматива. Более высокие давления (до ~35 МПа для малых объёмов) доступны в виде специальных версий.
- Диапазон температур: приблизительно –20…+300 °C при нагреве с использованием термомасла; отдельные модели и пиролизные версии могут конфигурироваться до примерно +350 °C или выше при подборе соответствующих материалов и нагревателей. При использовании электрического нагревателя диапазон составляет примерно –20…+500 °C.
- Рубашечное исполнение: полноразмерная нагревательно-охлаждающая рубашка для циркуляции термомасла, воды или пара; по запросу — внутренние охлаждающие змеевики для быстрого охлаждения.
- Система перемешивания: верхнеприводной электродвигатель с механическим или магнитным приводом, частотным регулированием скорости и набором рабочих органов (якорная, лопастная, турбинная, пропеллерная, спиральная или специально разработанная мешалка).
- Материалы изготовления: стандартно все смачиваемые детали выполняются из нержавеющих сталей SS304/SS316L. Для сильно коррозионных сред реакторы могут изготавливаться из сплавов Hastelloy, титана, никелевых сплавов, циркония или поставляться с футеровкой из PTFE / PPL / PFA.
- Безопасность и уплотнение: крышка на хомуте с металлическим или мягким уплотнением (графит, PTFE или эластомерное О‑кольцо); предохранительный клапан или разрывная мембрана, манометр и блокировки по превышению температуры и давления.
- Вал мешалки может оснащаться следующими типами уплотнений: магнитная муфта, различные типы механических торцевых уплотнений.
- Контрольно-измерительные приборы и управление: локальный ПИД‑регулятор или система на базе ПЛК с сенсорной панелью HMI в отдельном шкафу. Стандартно контролируются температура в реакторе и рубашке, скорость перемешивания и давление, задаются уставки сигнализации и блокировок. Доступны регистрация данных и управление по рецептам для документирования в соответствии с требованиями QA / GMP. Пульт управления и вся установка в целом могут быть выполнены во взрывозащищённом исполнении в соответствии с ATEX.
- Соответствие нормам: сосуды проектируются и изготавливаются в соответствии с признанными китайскими нормами для сосудов под давлением GB / JB, применяемыми компанией WHGCM, с проведением гидростатических и пневматических испытаний перед отгрузкой.
Типичные области применения
- Каталитическое гидрирование, окисление и восстановительные реакции.
- Полимеризация и отверждение смол, эластомеров и композитов.
- Пиролиз / термолиз и крекинг органических и полимерных материалов.
- Синтез тонких химикатов, промежуточных продуктов и активных фармацевтических субстанций (API).
- Кристаллизация, осаждение и исследования наноматериалов.
- Коррозионные и ресурсные испытания материалов в агрессивных средах под давлением.
- Масштабирование процессов и оптимизация между лабораторной и пилотной установками.
Конструкция и исполнение
Корпус реактора изготавливается из бесшовной или поковочной нержавеющей стали и имеет цилиндрическую обечайку с плоской или эллиптической крышкой. Коническое днище улучшает взвешивание твёрдых частиц и слив продукта и оснащается нижним сливным клапаном (ручным или с пневмоприводом). Внешняя рубашка полностью окружает сосуд, обеспечивая эффективный теплообмен.
Крышка крепится к фланцу сосуда с помощью нескольких высокопрочных болтов. Стандартная конфигурация штуцеров включает:
- штуцера для подачи и отвода газа;
- патрубки для подачи жидкостей и пробоотбора;
- манометр и предохранительный клапан / разрывную мембрану;
- термогильзу для датчика температуры;
- дополнительные штуцера для датчиков pH, уровня или массовых расходомеров — по запросу.
Внутренние компоненты (мешалки, отражатели, термогильзы, погружные трубки) изготавливаются из того же материала, что и корпус, или из коррозионностойких сплавов при необходимости.
Перемешивание и управление
Перемешивание обеспечивается верхнеприводным электродвигателем с частотным преобразователем. В зависимости от требований к уплотнению привод может быть выполнен в виде:
- прямого механического привода с механическим торцевым уплотнением; или
- магнитной муфты, обеспечивающей герметичное разделение между двигателем и зоной процесса высокого давления.
Вал может нести одну или несколько мешалок, выбранных в соответствии с вязкостью среды, требуемой диспергацией газа и интенсивностью массообмена. Типичные диапазоны частоты вращения:
- малые реакторы (≤ 10 л): 0–1000/1500 об/мин;
- более крупные реакторы (10–50 л): 0–500/750 об/мин, с настройкой для ограничения периферийной скорости при высокой вязкости.
Система управления (компактный контроллер или полноценный шкаф на базе ПЛК) обычно включает:
- задания и фактические значения температуры в реакторе и рубашке, давления и скорости перемешивания;
- аварийные сигналы и блокировки по превышению температуры, давления и перегрузке двигателя;
- цифровую регистрацию данных и опциональный удалённый мониторинг.
Пример конфигурации – реактор высокого давления 25 л

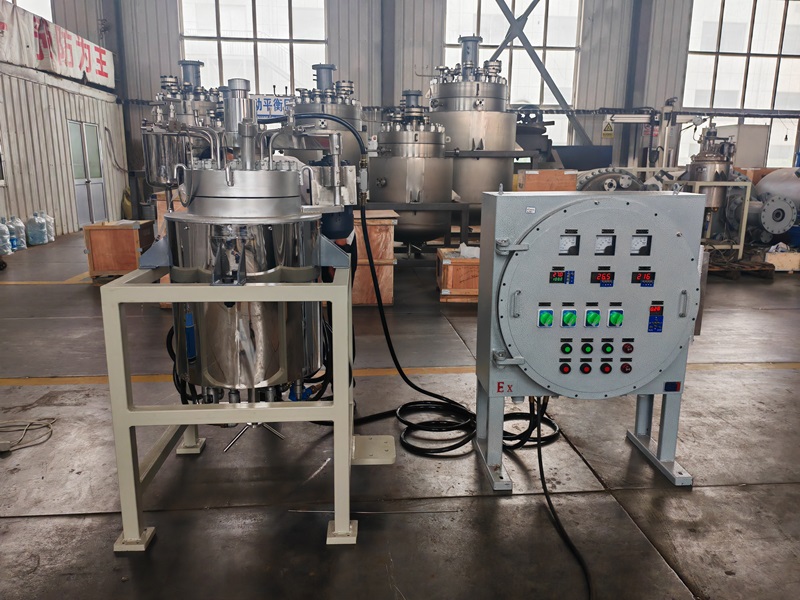

Прилагаемый чертёж реактора объёмом 25 л иллюстрирует типичный напольный реактор WHGCM с перемешиванием и магнитным уплотнением вала мешалки, подъёмной колонной и отдельным шкафом управления. Точные значения могут быть адаптированы для других объёмов в серии.
Таблица 1 – Типичная конфигурация 25 л (ориентировочные значения)
|
Параметр |
Типичное значение (пример 25 л) |
Комментарий |
|
Номинальный объём сосуда |
~25 л |
Полный геометрический объём сосуда |
|
Практический рабочий объём |
~50–60 % от номинального (≈ 12,5–15 л) |
Обеспечивает газовую подушку и запас по вспениванию |
|
Расчётное давление |
≈ 30–35 МПа |
Согласно проектному заданию и применяемому нормокоду |
|
Рекомендуемое рабочее давление |
до ≈ 30 МПа |
Консервативный предел для регулярной эксплуатации |
|
Расчётная температура |
до ≈ 550 °C |
При электрическом нагреве и подходящих уплотнениях |
|
Рекомендуемая рабочая температура |
до ≈ 500 °C |
Более высокие температуры возможны в специальных версиях |
|
Смачиваемые материалы |
Сосуд и внутренние элементы из SS316L; опционально Hastelloy / сплавы |
Выбор определяется средой и требованиями по коррозионной стойкости |
|
Тип сосуда / рубашки |
Цилиндрический сосуд с коническим днищем, полноразмерная рубашка нагрева/охлаждения |
Теплоноситель: термомасло, вода или пар |
|
Мощность нагрева |
~6–9 кВт электрических нагревателей |
Подбирается по требуемой скорости нагрева и доступным энергоресурсам |
|
Охлаждение |
Охлаждение рубашки через чиллер или воду; опционально внутренний змеевик |
Особенно важно для экзотермических реакций |
|
Привод мешалки |
Верхнеприводной магнитный привод с частотным регулированием |
Герметичный привод без динамических уплотнений в зоне продукта |
|
Диапазон частоты вращения |
~0–750 об/мин |
Точный диапазон зависит от типа мешалки и двигателя |
|
Мощность электродвигателя |
~0,55–0,75 кВт |
Взрывозащищённый двигатель для работы с горючими растворителями |
|
Уплотнение |
Крышка на хомуте с металлическим/мягким уплотнением; магнитная муфта |
Обеспечивает герметичность при высоких давлении и температуре |
|
Опорная рама |
Напольная рама с поворотными колёсами и подъёмной колонной крышки |
Упрощает безопасное открытие/закрытие и обслуживание |
|
Шкаф управления |
Отдельный электрический шкаф с ПИД/ПЛК‑контроллером |
Индикация температуры, давления, скорости; сигнализации и блокировки |
Все приведённые выше значения являются ориентировочными и основаны на предоставленных проектных чертежах и типовых спецификациях WHGCM. Для получения точного коммерческого предложения, сертифицированных чертежей и расчётов на прочность окончательная конструкция согласовывается в каждом случае индивидуально.
Типичные технические диапазоны для серии реакторов высокого давления WHGCM
Следующая таблица суммирует реалистичные диапазоны параметров для рубашечных лабораторных реакторов WHGCM объёмом 0,1–50 л. Значения могут незначительно варьироваться в зависимости от модели, материала, норматива проектирования и требований заказчика.
Таблица 2 – Ориентировочные диапазоны для стандартных конструкций
|
Номинальный объём |
Типичное рабочее давление |
Типичная рабочая температура |
Ориентировочный диапазон частоты вращения |
Типичная мощность двигателя |
Ориентировочная мощность нагрева |
|
0,1 – 1 л |
Вакуум до ~30 МПа |
–20…+500 °C (выше для специальных пиролизных реакторов) |
0–1500 об/мин |
≈ 40–80 Вт |
≈ 3 кВт |
|
1 – 10 л |
Вакуум до ~30 МПа |
–20…+500 °C |
0–1000/1500 об/мин |
≈ 80–200 Вт |
≈ 6 кВт |
|
10 – 25 л |
Вакуум до ~30 МПа |
–20…+500 °C |
0–750/1000 об/мин |
≈ 300–750 Вт |
≈ 9 кВт |
|
25 – 50 л |
Вакуум до ~30 МПа |
–20…+500 °C |
0–500/750 об/мин |
до ≈ 2,2 кВт |
≈ 18 кВт |
Официальный дистрибьютор в Росиии: Kreator Lab — подбор, поставка, монтаж и после‑продажная поддержка лабораторных реакторов высокого давления WHGCM, чиллеров и систем управления.
