Взрывозащита основана на классе защиты EEx p и состоит из корпуса насоса Ex e и блока управления Ex p с функцией контроля давления и технологией пропорциональных клапанов, обеспечивающей автоматическую компенсацию утечки и отсоединенной от корпуса головки насоса из PTFE.
- Соответствие EC Директиве 94/9 / EC.
- Классификация Ex II 2G EX eb mb pxb IIB T4.
- Использование во взрывоопасной атмосфере ATEX II 2 GD T4 (зоны 1 и 2)
- Тип защиты IP54.
- От корпуса отсоединена головка насоса из PTFE, чтобы избежать проникновения дозируемой жидкости или газа в корпус.
- Промывочное соединение для создания давления в корпусе (до 12 бар) воздухом / сжатым воздухом или азотом (объем промывки 50 л).
- Взрывозащищенный корпус встроен блок управления с функцией контроля давления и автоматической компенсацией утечки.
- Взрывозащищенная клеммная коробка с электропитанием 230 В.
- Автоматизация процесса с помощью аналогового (4-20 мА) и цифрового (RS232 ) интерфейсов.
- Соединение для сжатого воздуха с технологией пропорционального клапана для создания избыточного давления в корпусе насоса.

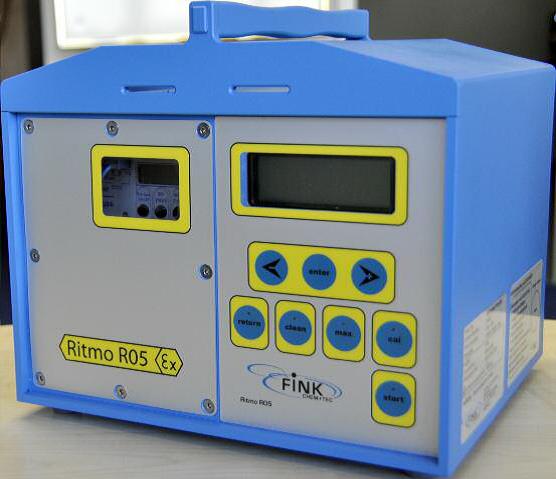

- Насос модели R05-Ex-TH с возможностью нагрева жидкости до 120°C (температурный класс T4) или с возможностью охлаждения.
|
Тип насоса (EK, TH, THEV) |
R05/30 |
R 05/60 |
R 05/120 |
R 05/250 |
R 05/480 |
|
|
макс скорость подачи (мл/мин) |
30 |
60 |
120 |
250 |
480 |
|
|
мин. скорость подачи (мкл/мин) |
30 |
60 |
120 |
250 |
480 |
|
|
макс, частота хода (ход/мин) |
50 |
48 |
46 |
53 |
51 |
|
|
макс, давление на входе (бар) |
4 |
3 |
2 |
1,5 |
15 |
|
|
макс, давление на выходе (бар) |
4 |
3 |
2 |
1,5 |
15 |
|
|
Объем хода (мкл) |
600 |
1250 |
2600 |
4700 |
9400 |
|
|
мин. время хода (сек) |
1,2 |
1,2 |
1,2 |
1,2 |
1,1 |
|
|
макс время хода (сек) |
1190 |
1260 |
1300 |
1080 |
1190 |
|
|
Точность подачи (%.) |
<1 |
<1 |
<1 |
<1 |
<1 |
|
|
Вакуум на входе (мбар) |
20 |
20 |
20 |
20 |
20 |
|
|
Вакуум на выходе (мбар) |
0 |
0 |
0 |
0 |
0 |
|
|
мин. вязкость (мПа*с) |
200 |
300 |
500 |
500 |
500 |
|
|
макс. вязкость (мПа*с) |
400 |
600 |
800 |
800 |
800 |
|
|
макс. средняя температура |
1120 °C/251.6 °F (150°С /302 °F доп. нагрев) |
|||||
|
Материал головки насоса |
PTFE |
|||||
|
Материал диафрагмы |
PTFE |
|||||
|
Материал вентилей |
PTFE |
|||||
|
Напряжение |
100-240В |
|||||
|
Потребляемая мощность (Вт) |
25Вт (125-800Вт - при нагреве) |
|||||
|
Пылевлагозащита |
IP 30 (IP 65) |
|||||
|
Макс. окружающая температура |
500С |
|||||
|
Макс. Размеры (ДхШхВ мм) |
270x130x205 |
|||||
