Контролируемая скорость отбора: 28.3 и 100 л/мин. ЖК дисплей с сенсорным экраном; 5-канальный ИК пульт дистанционного управления (Пуск, Стоп, Пауза).

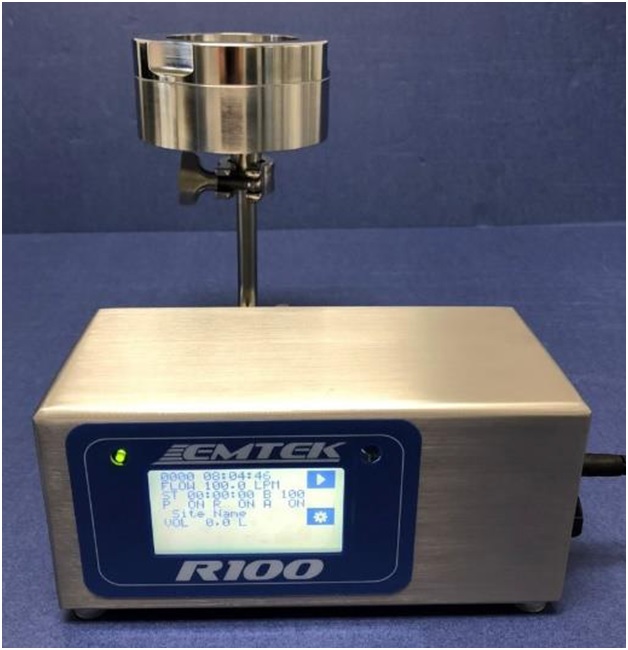

Система удаленного микробного отбора проб EMTEK R100 предназначена для мониторинга процесса критических зон ISO 5 (например, изоляторов, вытяжных шкафов LAF, BSC, камер BFS, линий наполнения и т. д.) путем удаленного управления пробоотборниками воздуха (RAS), размещенными в ключевых местах в этих критических областях с помощью гибких или фиксированных жестких вакуумных трубок.
R100 предназначен для работы с выносными пробоотборниками воздуха P100 на 28,3 и 100 л/мин, с возможностью отбора проб 28,3 л/мин через трубки с внутренним диаметром 0,375″ или 0,500″ на расстоянии до 50 футов (15 метров) и отбором проб 100 л/мин на расстоянии 10 футов (3 м).
Технические характеристики
|
Время выборки/объем |
Определяется пользователем, максимум: 120 минут/3396 литров при 28,3 л/мин, 30 мин/3000 л при 100 л/мин |
|
Время задержки/удержания |
Определяется пользователем |
|
Скорость потока проб |
28,3 л/мин или 100 л/мин (требуются отдельные входные крышки для частот отбора проб 28,3 и 100 л/мин) |
|
Контроль расхода |
Электронный, замкнутый контур, управление массовым расходом |
|
Система управления (CPU) |
Микропроцессор (32-битный PIC-процессор) |
|
Память |
512 КБ флэш-программы, 128 КБ ОЗУ, 1 МБ пробных циклов, 512 КБ контрольных точек калибровки СППЗУ |
|
Идентификатор/номер оборудования блока |
Устанавливается и выбирается пользователем |
|
Местоположение |
Создается/удаляется/выбирается пользователем |
|
Описание программы |
Создается/удаляется/выбирается пользователем (включает: частоту дискретизации, объем/время, единицы расхода/объема, задержку/тест/удержание) |
|
ID пробы |
Генерируется уникальной системой (серийный номер устройства + строка из 5 цифр) / не повторяется до> 999 999 образцов |
|
Вход/выход |
USB Client 1.1, Ethernet 10BaseT-/100-BaseT |
|
Звуковая сигнализация |
Встроенная (пользователь настраивает громкость) |
|
Сигнал потока |
+5% (вкл/выкл) |
|
Питание |
Вход: 100-240 VAC, 50/60 Гц, 130VA-168VA 1.4 AMPS / Выход: DC 18V 3.6A |
|
Условия эксплуатации |
5–40 ºC, отн. влажность 10–80 %, без конденсации*;Использование в помещении; Максимальная высота 6560 футов (2000 метров) |
|
Рабочая длина НКТ |
Максимальная длина трубы при 28,3 л/мин не может превышать 50 футов (15 метров) / внутренний диаметр 0,375 дюйма или 0,500 дюйма. |
|
Требуемая калибровка/поверка |
Скорость потока (28,3 л/мин и/или 100 л/мин) / таймер выборки (частота: 6-12 месяцев) |
|
Категория установки/степень загрязнения |
1 / 1 и 2 |
|
Корпус |
нержавеющая сталь 316SS |
|
Размеры (Д x Ш x В) |
20 x 9.2 x 9.5 см |
|
Вес |
1.7 кг |
Данные/связь
- Порт Ethernet: калибровка устройства, связь с ПК и вывод данных на дополнительный принтер
- USB-порт: извлечение данных через USB-накопитель или ПК
- Параметры, выбираемые пользователем: частота выборки, время выборки или объем, задержка / тестирование / удержание, время, формат даты, идентификатор пользователя и т. д.
- Память отбора проб (500 прогонов) — зафиксированы критические параметры отбора проб
- Вывод данных на принтер, USB или ПК
- Контроль данных через системного администратора / контроль идентификатора пользователя (соответствует 21 CFR часть 11)
Управляющее ПО
- Существенное оперативное управление с ПК одного или нескольких R100 через локальное соединение Ethernet (LAN).Общее управление: Пуск, Стоп, Пауза, Возобновление
- Установка/просмотр: Дата, Время, Объем пробы, Время выборки, задержка, тестирование, удержание, ID расположения/здания/комнаты
- Просмотр / вывод данных: на экране, в файл .csv, печать
Опции
- Портативный принтер для печати этикеток/отчетов
- Термобумага для этикеток/отчетов
- Направленный пробоотборник для горизонтального отбора проб
- Набор для калибровки
- Вакуумные трубки с внутренним диаметром 1/2” и 3/8”
