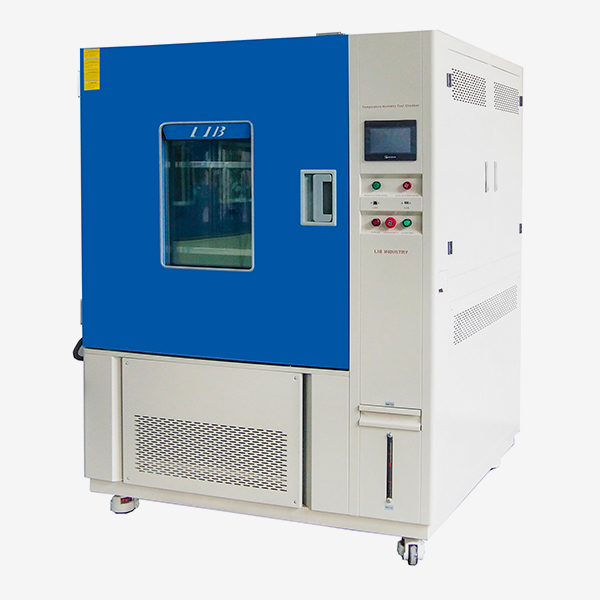

Климатическая испытательная камера LIB TH-100C (тепло–холод–влага), 100 л
TH-100C — температурно-влажностная камера объёмом 100 л для климатических испытаний образцов: температурные циклы, выдержка при заданной влажности, проверка стабильности материалов, компонентов и изделий в контролируемых условиях. Исполнение “C” рассчитано на расширенный температурный диапазон -70…+150 °C.
Где используют TH-100C
- испытания электроники и ЭКБ на устойчивость к температуре и влажности;
- проверка материалов и покрытий на старение/деградацию при температурно-влажностных циклах;
- климатические тесты для отделов контроля качества и R&D (программа задаётся пользователем под методику/протокол).
Особенности, которые важны в работе
- Диапазоны испытаний: температура -70…+150 °C, влажность 20…98% RH (в пределах рабочих режимов).
- Контроль и программирование: сенсорный программируемый контроллер (мультиязычный интерфейс), циклические программы, хранение/выгрузка данных; поддержка подключения по сети (Ethernet) и к ПК — в зависимости от версии контроллера.
- Стабильная влажность: испарительная система увлажнения (поверхностный испаритель из нержавеющей стали с тепловой изоляцией узла увлажнения).
- Автоподача воды: автоматический подвод воды и узлы водоподготовки/циркуляции для корректной работы увлажнения (варианты подключения уточняются по спецификации поставки).
- Удобство для испытаний “под нагрузкой”: предусмотрен кабельный ввод с заглушкой для проводов/датчиков (диаметр и расположение зависят от исполнения/комплектации).
- Безопасность: защиты по перегреву, по току, по давлению в холодильном контуре, по нехватке воды, по утечке на землю и защита узла увлажнения от перегрева при отсутствии воды.
Важно: точность/равномерность и скорости нагрева/охлаждения зависят от загрузки (масса и геометрия образцов), их размещения и выбранной программы. Если у вас есть конкретный стандарт/протокол (IEC/ASTM/MIL-STD/ГОСТ), мы обычно под него настраиваем программу и обсуждаем условия установки и загрузку.
Технические характеристики:
Параметр |
Значение |
Внутренние размеры (Ш×Г×В) |
400 × 500 × 500 мм |
Габаритные размеры (Ш×Г×В) |
900 × 1050 × 1620 мм |
Полезный объём |
100 л |
Тепловая нагрузка |
1000 Вт |
Контролируемый диапазон температуры (исполнение C) |
-70…+150 °C |
Колебания температуры (fluctuation), не более |
± 0,5 °C |
Отклонение/неравномерность температуры (deviation), не более |
± 2,0 °C |
Усреднённая скорость охлаждения |
1 °C/мин |
Усреднённая скорость нагрева |
3 °C/мин |
Контролируемый диапазон влажности |
20…98% RH |
Отклонение по влажности, не более |
± 2,5% RH |
Система охлаждения |
Компрессорная холодильная система (механическое охлаждение) |
Система нагрева |
Никель-хромовый (NiCr) нагреватель |
Система увлажнения |
Испарительная (поверхностный испаритель из нержавеющей стали, термоизоляция узла увлажнения) |
Система водоснабжения |
Автоматическая подача воды + узлы водоподготовки/циркуляции (по комплектации) |
Контроллер |
Программируемый сенсорный контроллер (мультиязычный интерфейс), хранение/выгрузка данных; Ethernet/PC Link — по версии контроллера |
Системы безопасности |
Защита увлажнителя от перегрева без воды; защита от перегрева; защита от перегрузки по току; защита по давлению хладагента; защита от нехватки воды; защита от замыкания на землю |
Материал внешней конструкции |
Холоднокатаная сталь с порошковым покрытием |
Материал камеры (внутри) |
Нержавеющая сталь SUS304 |
Теплоизоляция |
Пенополиуретан + утеплитель (по исполнению) |
В конструкции предусмотрены |
Перфорированные полки SUS304 — 2 шт. Кабельный ввод (кабель-порт) с заглушкой — 1 шт. (диаметр уточняется по спецификации) Смотровое окно с двойным стеклопакетом — 1 шт. Подсветка рабочей камеры |
|
FAQ — испытательная камера тепло/холод/влага LIB TH-100C (100 л) |
|---|
|
1) Для каких задач подходит TH-100C? Это климатическая камера для температурно-влажностных испытаний: циклы “холод/нагрев”, выдержка при заданной влажности, проверка стабильности материалов и изделий в контролируемых режимах. Исполнение “C” рассчитано на диапазон температуры -70…+150 °C. 2) Что означают “колебания температуры” и “неравномерность по объёму”? Колебания — насколько температура изменяется во времени около заданного значения. Неравномерность — разница температур в разных точках объёма камеры. Эти параметры всегда зависят от загрузки и размещения образцов. 3) Скорости нагрева/охлаждения всегда будут 3 °C/мин и 1 °C/мин? Это усреднённые значения для типовых условий. Если образцы тяжёлые, плотные или занимают большую часть объёма, скорость может снижаться. Для протоколов с критичными скоростями обычно проговаривают загрузку и методику заранее. 4) Как устроено увлажнение: это ультразвук? Нет. В TH-серии используется испарительное увлажнение (поверхностный испаритель из нержавеющей стали). Такой подход обычно даёт стабильную работу на длительных режимах. 5) Какая вода нужна для увлажнения? Как правило, используют деминерализованную/деионизированную воду или воду по регламенту вашей лаборатории. В камере предусмотрена автоматическая подача воды и узлы водоподготовки/циркуляции (зависит от комплектации), но качество воды всё равно важно для стабильной влажности и ресурса узла увлажнения. 6) Почему высокая влажность не всегда достижима на очень низких температурах? На низких температурах водяной пар физически хуже удерживается в воздухе: он конденсируется/вымерзает на холодных поверхностях. Поэтому режимы “высокая влажность” обычно задают в температурных диапазонах, где это технологически корректно, а на холодных ступенях используют другие условия (по методике). 7) Можно ли завести провода/датчики к образцу внутрь камеры? Да, для этого предусмотрен кабельный ввод с заглушкой. Если нужен конкретный диаметр (например, Ø50 мм) — лучше зафиксировать это в спецификации поставки. 8) Как сохраняются и выгружаются результаты испытаний? Контроллер поддерживает программирование режимов, журналирование параметров и выгрузку данных. Также возможен удалённый мониторинг через Ethernet и подключение к ПК (PC Link) — это зависит от версии контроллера. 9) Что обычно входит в поставку и что важно уточнить заранее? Обычно фиксируют: полки, кабельный ввод, наличие окна и подсветки, тип подключения воды (линия/ёмкость), требования к электропитанию и состав услуг (ПНР/аттестация). Самый правильный вариант — согласовать комплектацию и протокол испытаний до заказа. |
